Pour évaluer l’ombre portée sur une toiture photovoltaïque, il faut repérer les obstacles, mesurer leur hauteur et leur position, puis suivre la trajectoire du soleil selon les saisons. Une observation à midi ne suffit pas : un arbre, une cheminée ou un bâtiment voisin peut ombrager les panneaux le matin, le soir ou en hiver, quand le soleil est plus bas.
Le calcul combine des mesures sur le site et une simulation solaire, idéalement en trois dimensions. Il permet de comparer les zones de toiture, d’ajuster l’orientation des panneaux et d’estimer les pertes de rendement énergétique avant l’installation. Par exemple, une ombre limitée à quelques heures peut peser davantage sur la production qu’une zone ombragée en milieu de journée, lorsque l’ensoleillement est souvent plus intense.
Calculer l’ombre portée sur une toiture photovoltaïque
La première estimation repose sur la hauteur de l’obstacle et l’angle d’élévation du soleil. Pour un obstacle situé au même niveau que les panneaux, la longueur de son ombre se calcule ainsi : hauteur de l’obstacle ÷ tangente de l’angle solaire.
Un obstacle qui dépasse de 6 mètres la surface des modules projette une ombre d’environ 10,4 mètres lorsque le soleil est à 30° de hauteur. À 45°, l’ombre mesure environ 6 mètres. Ce calcul donne une longueur indicative : la direction de l’ombre dépend aussi de l’azimut du soleil et de la position de l’obstacle par rapport au toit.
Repérer les obstacles et mesurer leur position
Examinez la toiture depuis plusieurs points et relevez les obstacles environnants : arbres, cheminées, lucarnes, murs, immeubles ou reliefs. Notez leur hauteur estimée, leur distance et leur direction par rapport aux pans de toit envisagés.
Les arbres demandent une attention particulière. Leur feuillage modifie l’ombrage au fil des saisons, et leur croissance peut rendre une étude rapidement obsolète. Pour comprendre l’effet d’un arbre proche sur la production, consultez aussi ces repères sur le rendement solaire en présence d’arbres.
Une boussole ou une application de mesure peut aider à relever les directions, mais un installateur doit vérifier les données sur place. Une photographie panoramique prise depuis le toit ou le jardin complète le relevé, sans remplacer une analyse de la position solaire.
Suivre la trajectoire du soleil au fil des saisons

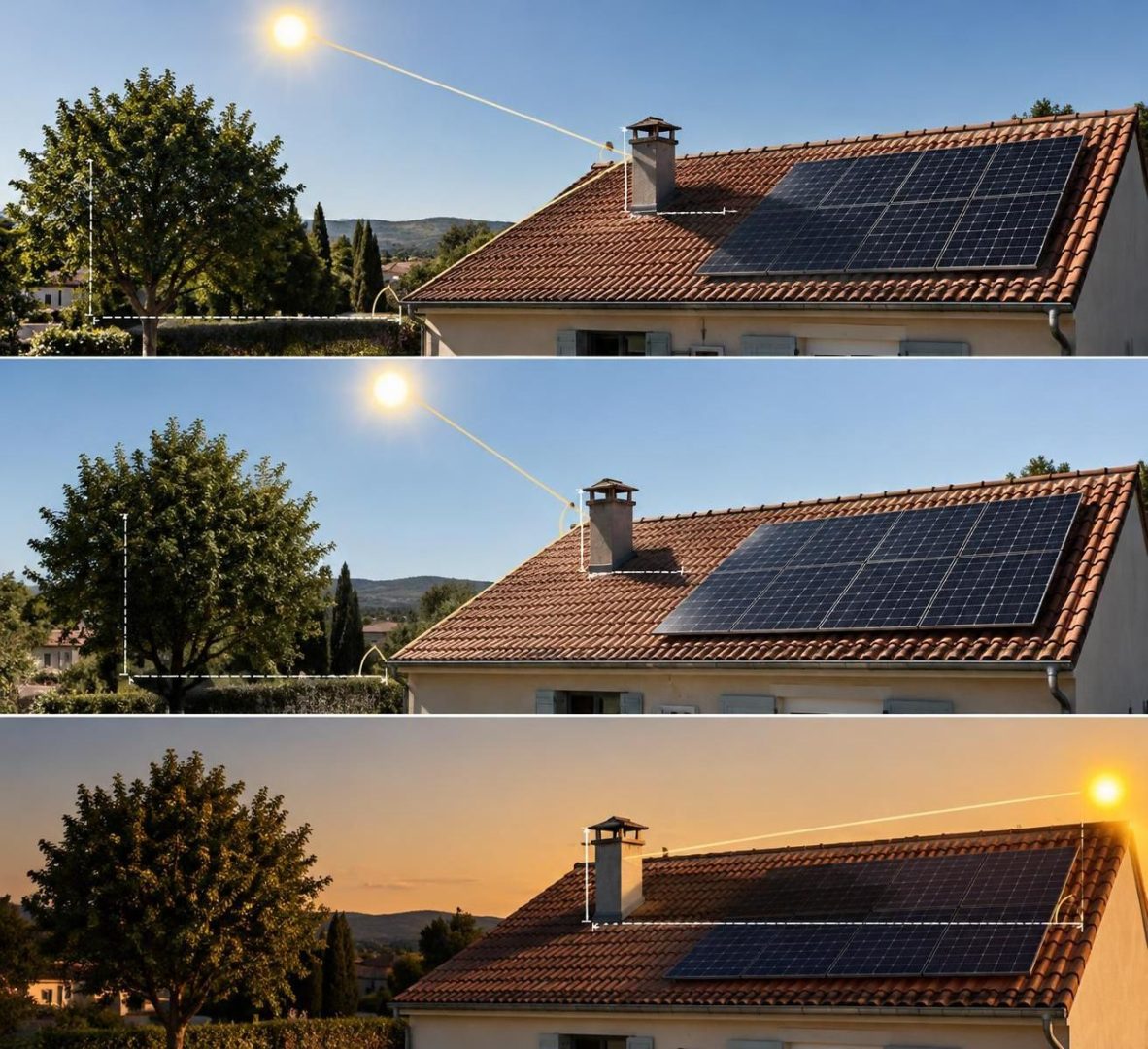

La hauteur du soleil change selon l’heure, la date et la latitude. En hiver, sa course est plus basse et les ombres s’allongent ; en été, elles raccourcissent. Une toiture bien dégagée à midi en juin peut donc subir des ombres importantes en décembre ou en début de matinée.

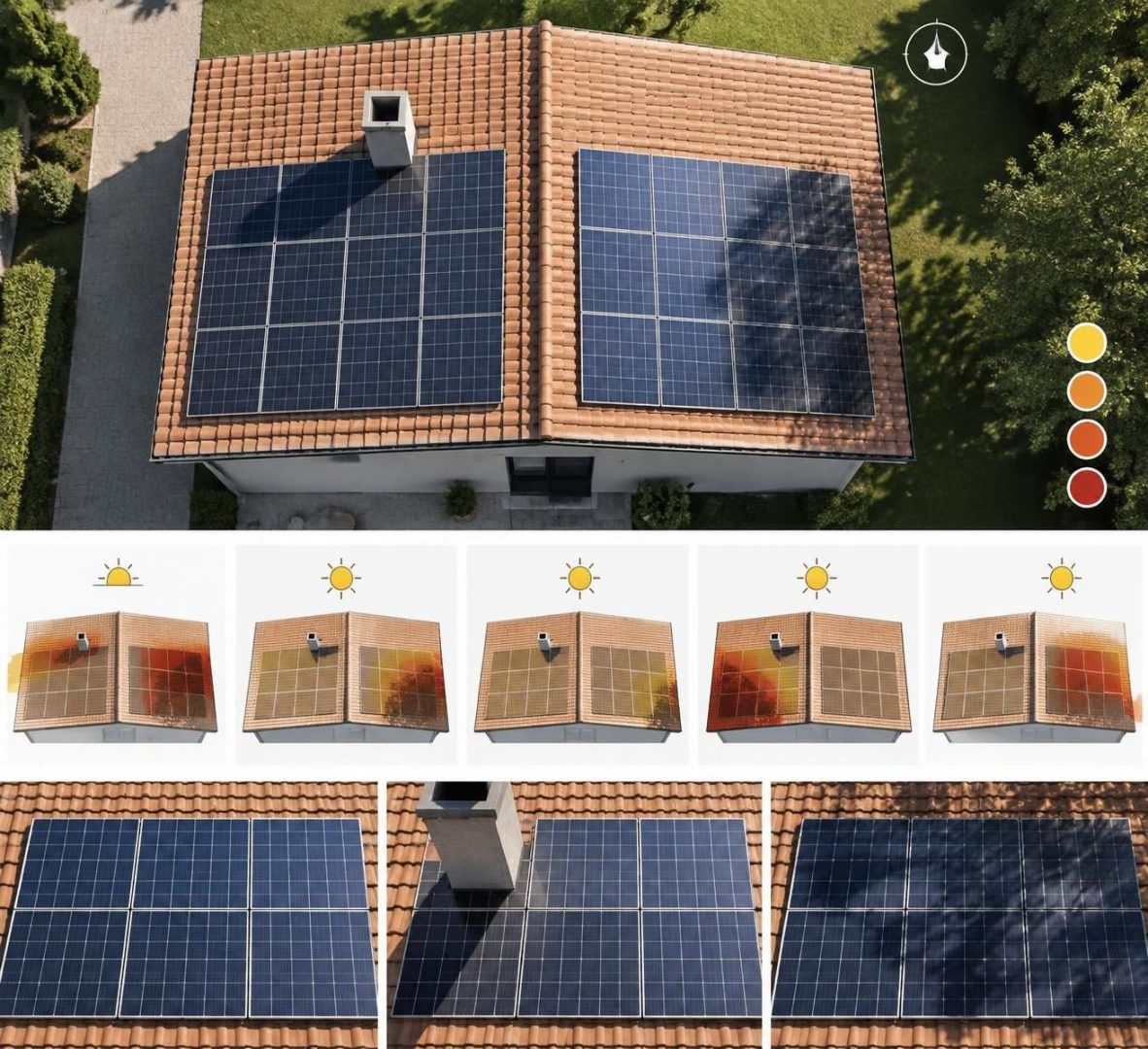

Un calcul d’ombrage sérieux étudie plusieurs périodes de l’année et plusieurs heures de la journée. Les diagrammes solaires et les outils de modélisation 3D peuvent afficher quand et où les ombres atteignent chaque zone de toiture.
Les simulateurs cartographiques permettent de dessiner un bâtiment et d’ajuster la hauteur de ses points pour visualiser des ombres à différentes heures. Ils donnent une première lecture du site, mais la précision dépend des données de terrain, de la hauteur des constructions et de la qualité du modèle.
Comparer les méthodes d’analyse de l’ombrage
Le tableau ci-dessous résume les méthodes utiles et leurs limites. Elles se complètent : une application rapide ne remplace pas un relevé précis lorsque l’ombre risque de réduire la production.
| Méthode | Ce qu’elle permet d’évaluer | Limite principale |
|---|---|---|
| Observation à différents moments | Les ombres visibles sur le toit et leur évolution dans la journée | Ne couvre pas toutes les saisons |
| Mesures sur site | Hauteur, distance et direction des obstacles | La précision dépend des instruments et des relevés |
| Simulateur cartographique | Une première visualisation des ombres selon l’heure et la date | Le modèle peut simplifier le relief ou la végétation |
| Modélisation solaire 3D | Les ombres sur les zones de pose et leur effet annuel estimé | Elle nécessite des données fiables et une interprétation technique |
Pour une petite installation simple, une simulation peut orienter le choix du pan de toit. Si des bâtiments proches ou des arbres créent des ombres variables, privilégiez une étude sur site avec modélisation 3D.
Évaluer l’effet de l’ombre sur la production solaire
Une ombre diminue la lumière reçue par les cellules photovoltaïques, mais la perte électrique n’est pas toujours proportionnelle à la surface obscurcie. Dans un ensemble de panneaux reliés en série, une zone ombragée peut affecter davantage la production de la chaîne, selon le câblage et les dispositifs de protection des modules.
Les optimiseurs et les micro-onduleurs peuvent limiter la propagation de certaines pertes entre panneaux. Ils ne recréent toutefois pas le rayonnement bloqué par un obstacle. La simulation doit donc examiner l’ombre à l’échelle de chaque module, pas seulement celle de la toiture entière.
Un indicateur d’ombrage proche de 0,90 signifie que le rayonnement disponible après prise en compte des ombres représente environ 90 % de la référence sans ombre, soit une perte estimée de 10 % sur cet indicateur. Il ne garantit pas une baisse exactement identique de la production électrique annuelle, qui dépend aussi de l’installation et de son fonctionnement.
Choisir la zone de pose et la configuration électrique
La meilleure surface n’est pas forcément celle qui accueille le plus de modules. Un pan moins vaste mais dégagé peut produire davantage qu’une grande toiture ombragée plusieurs heures par jour. Il faut comparer l’orientation des panneaux, l’inclinaison de toiture, les ombres et la production annuelle estimée.
Sur un toit incliné, les modules suivent généralement la pente, et l’espacement entre rangées n’est pas le principal enjeu. Sur une toiture plate, l’inclinaison des supports et la distance entre rangées doivent être calculées pour éviter que les panneaux avant ombragent ceux placés derrière, notamment en hiver.
Si un module est endommagé, son remplacement ne résout pas une ombre causée par une cheminée ou un arbre. Il faut d’abord identifier la source de la baisse de production ; ces conseils sur le remplacement d’un panneau solaire peuvent aider à distinguer une panne d’un problème d’ombrage.
Préparer une étude d’ombrage avant l’installation
Pour préparer le rendez-vous avec un installateur, rassemblez les informations qui influencent directement le calepinage et la production. Cette liste aide à éviter une estimation fondée sur une simple observation à midi.
- Photographiez la toiture depuis plusieurs angles et repérez les obstacles proches.
- Notez les dimensions approximatives des obstacles et leur distance aux zones de pose.
- Indiquez la localisation du bâtiment, car la latitude modifie la course solaire.
- Signalez les évolutions prévues, comme la croissance d’un arbre ou un projet de construction voisin connu.
- Demandez une production annuelle corrigée de l’ombrage, avec des hypothèses clairement précisées.
Comparez ensuite les résultats proposés pour plusieurs pans de toiture et vérifiez que les pertes d’ombrage sont intégrées au dimensionnement. Une étude utile relie les mesures à une disposition concrète des modules et à une estimation réaliste de production.
Vérifier les résultats avant de valider le projet
Demandez à l’installateur de montrer les ombres projetées sur les panneaux à différentes heures et saisons. La simulation doit prendre en compte la toiture réelle, les obstacles environnants et la configuration électrique envisagée.
Un devis qui présente uniquement une puissance en kilowatt-crête ne suffit pas à estimer le rendement énergétique. Pour comparer les offres, examinez la production annuelle prévisionnelle, les hypothèses d’ombrage et les solutions retenues pour limiter les pertes.
